氣動V型調節球閥

氣動V型調節球閥
上海上賢閥門制造有限公司專業銷售氣動V型調節球閥傾力打造滬產控制閥高品質品牌。

廠家直銷,價格優惠,歡迎致電咨詢!

銷售熱線:021-57512666、技術支持:021-57510966

我公司專業生產提供各類氣動調節閥、電動調節閥、自立式調節閥,氣動球閥、氣動 蝶閥、電動球閥、電動蝶閥、氣動截止閥、電動截止閥、氣動閘閥、電動閘閥等自控閥門產品。

詳細介紹

【產品名稱:氣動V型調節球閥】
【產品型號:SXVQ647F】
上海上賢閥門SXVQ647F氣動V型球閥氣動執行器采用新型AT/GT系列氣動執行器,有雙作用和單作用式(彈簧復位),采用齒輪齒條式結構傳動,性能安全可靠;大口徑閥門采用AW系列氣動執行器,撥叉式結構傳動,結構合理,輸出扭矩大。
【產品介紹】:
上海上賢閥門SXVQ647F氣動V型球閥按密封性能分為軟密封和硬密封;按調節方式分為調節型和切斷型,切斷型按作用形式分單作用和雙作用式,調節型為雙作用式。單作用式的優點是一旦動力源發生故障,球閥將按控制系統的要求自動處于關閉或開啟位置。
【工作原理】:

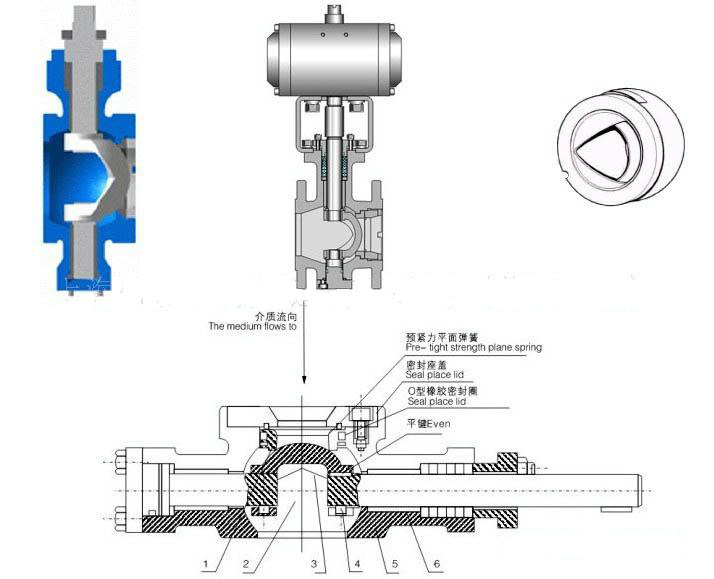

SXVQ647F氣動V型球閥具有特殊形狀的固定式V型切口球體和可調金屬閥座結構,當閥關閉時,V型切口與閥座形成楔形剪切作用,可防止球體和閥座之間污物產生的卡死現象,具有自清結功能,特別適用于含纖維料漿,污水和粘性顆粒的介質,配以閥門定位器可實現連續調節,并具流阻小,調節范圍廣,是一種用途廣泛的調節閥。
【產品特點】:
1、較大流動容積,通能力大,流通阻力小。
2、具有出色的調節特性,可以在廣幅的變化范圍內提供精確的控制。
3、可靠(安全)性,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。
4、采用可動金屬閥座,具有自助補償功能,并具有優越密封性能及長的使用壽命。
5、由V型閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的控制閥。
6、采用雙軸承結構,機械穩定性高,啟動扭矩小,保證了閥門具有好的靈敏度和感應速度。
7、V型缺口與閥座產生一個強大的剪切能切斷纖維等雜質,并具有自潔功能,避免閥門卡死現象發生。
【可選擇附件】:
☆切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
☆調節型附件:電氣定位器、氣動定位器、電氣轉換器。
☆氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
☆手動機構:HVSD手操機構
【主要零件材質表/執行標準】:

材料材料代號

C

P

R

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球板

2Cr13

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

硬質合金

填料

聚四氟乙烯、柔石墨

適用工況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28℃~500℃

執行器

型號

GT或AW系列

氣源壓力

0.3-0.7MPa

執行標準

設計制造

結構長度

法蘭尺寸

壓力溫度

試驗檢驗

GBT/12237

GB12221

GB9113

GB9131

GB13927


【產品性能規范】:

公稱通徑DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

額定流量系數Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公稱壓力

PN1.6、2.5、4.0、6.4MPa

強度試驗

2.4~9.6MPa

密封試驗

1.76~7.0MPa

流量特性

近似等百分比

閥板轉角(度)

0°~至90°(可調)

允許泄漏量等級

軟密封:零泄露
硬密封:≤額定Cv×0.001%

軟密封:VI微氣泡級,金屬密封:≤額定CV×0.065%

動作時間(S/90度)

8.5~30

36~60

可調節比

250:1

300:1

配置執行器

GT、SR、ST、AT、AW系列單雙作用氣動執行器

氣動V型球閥控制方式

開關型(開關兩位控制)、調節型(4~20mA控制)


【執行器技術參數】:

執行器型號

GTSRSTATAW系列單雙作用氣動執行器

供氣壓力

0.4~0.7MPa

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

環境溫度

-30~+70℃

作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

氣動V型球閥可配附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

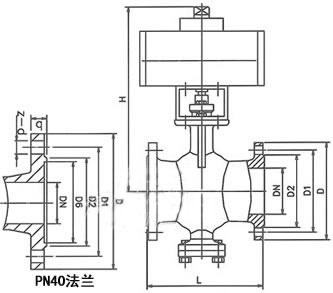

【主要外形尺寸】:




公稱通徑 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

102

102

114

124

143

165

194

213

229

243

297

338

L1

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

277

285

305

364

379

389

402

426

453

473

540

590

A

140

140

140

164

164

190

210

247

276

348

378

524

☆PN1.6MPa☆法蘭尺寸☆

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

☆PN2.5MPa☆法蘭尺寸☆

D

115

140

150

165

185

200

235

270

300

360

425

485

D1

85

100

110

125

145

160

190

220

250

310

370

430

D2

65

76

84

99

118

132

156

184

211

274

330

389

n-φd

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30
